雷电冲击电压测试系统

1. 高精度波形控制

• 标准波形精准复现：1.2/50μs 雷电全波、2-6μs 截波、操作波等多波形输出，参数符合国际标准
• 波形畸变自动校正：智能算法实时补偿回路参数，确保试品端波形精度达 **±1.5%**
• 多极性切换：自动完成正 / 负极性转换，提升测试效率，降低人工操作风险

2. 智能化操作体验

• 全流程自动化：从充电、触发、波形采集到报告生成，一键完成，减少人为误差
• 远程智能控制：支持 PC / 平板 / 手机 APP 多终端操作，测试人员远离高压区域，保障安全
• 数据智能分析：内置专业分析软件，自动计算峰值、波前时间、半峰值时间等关键参数，生成标准化报告

3. 卓越可靠性设计

• 模块化架构：单元化设计，维护便捷，可快速扩展测试能力，适配不同试品需求
• 高抗干扰能力：光纤传输技术隔离高压干扰，测量数据稳定可靠
• 长寿命核心部件：进口储能电容与高压开关，循环使用寿命≥10 万次

4. ***安全保障

• 多重安全联锁：门禁、接地、高压预警等联锁保护，防止误操作
• 实时状态监控：温度、压力、绝缘状态在线监测，异常情况自动停机
• 远程紧急停止：多位置设置紧急停止按钮，确保极端情况下快速切断高压

概述

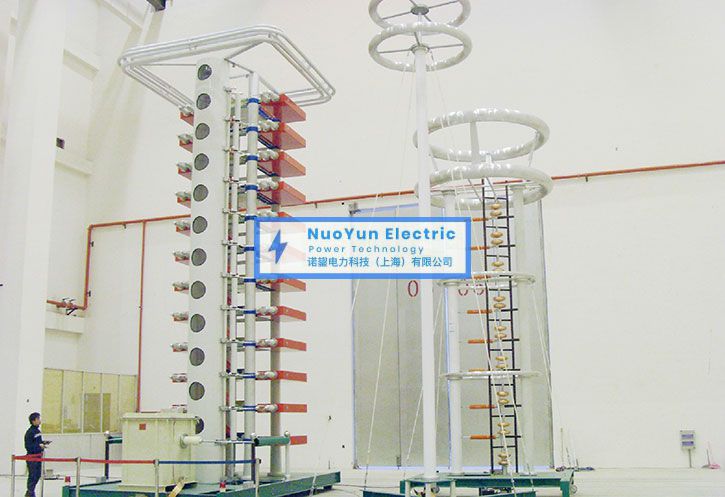

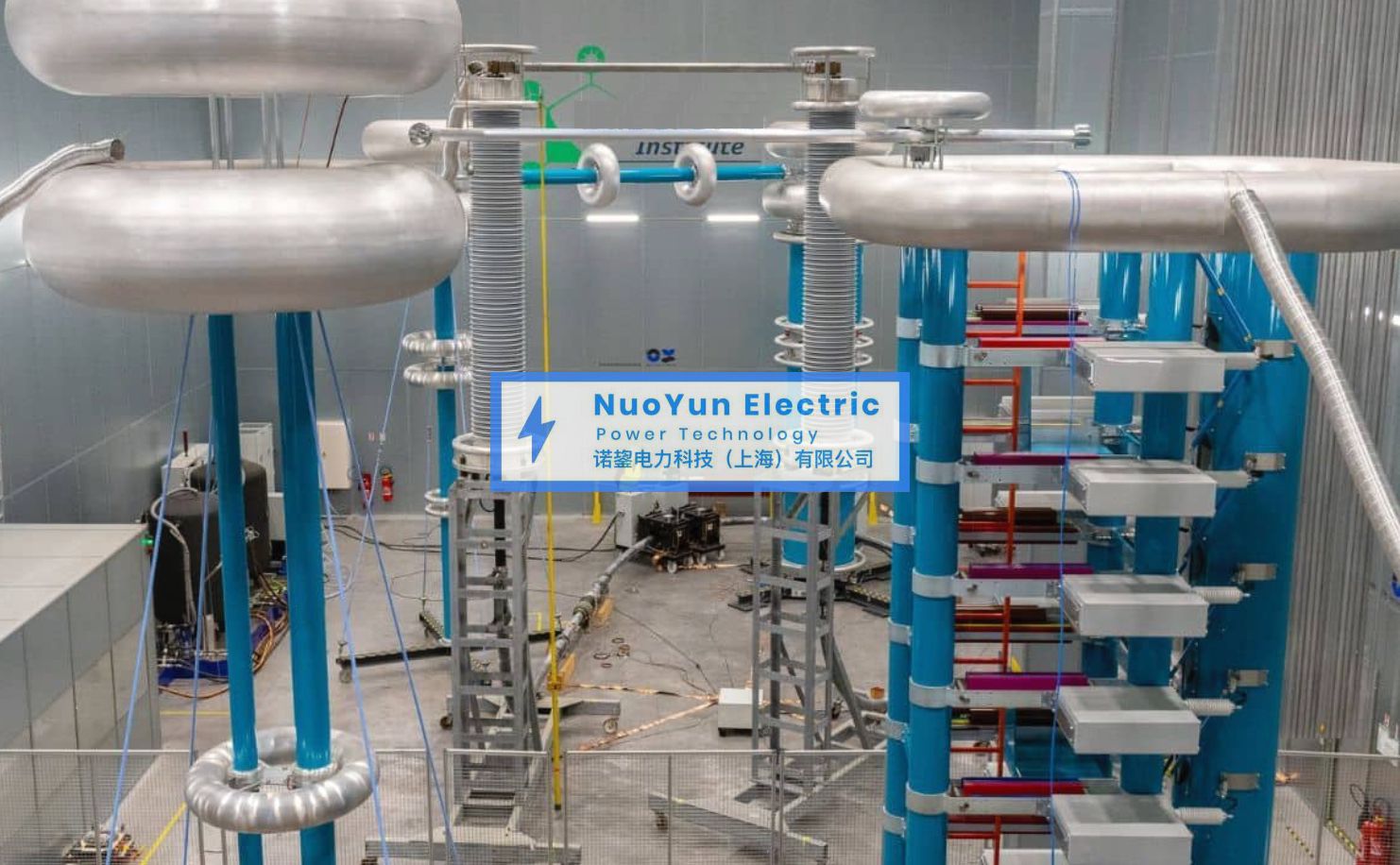

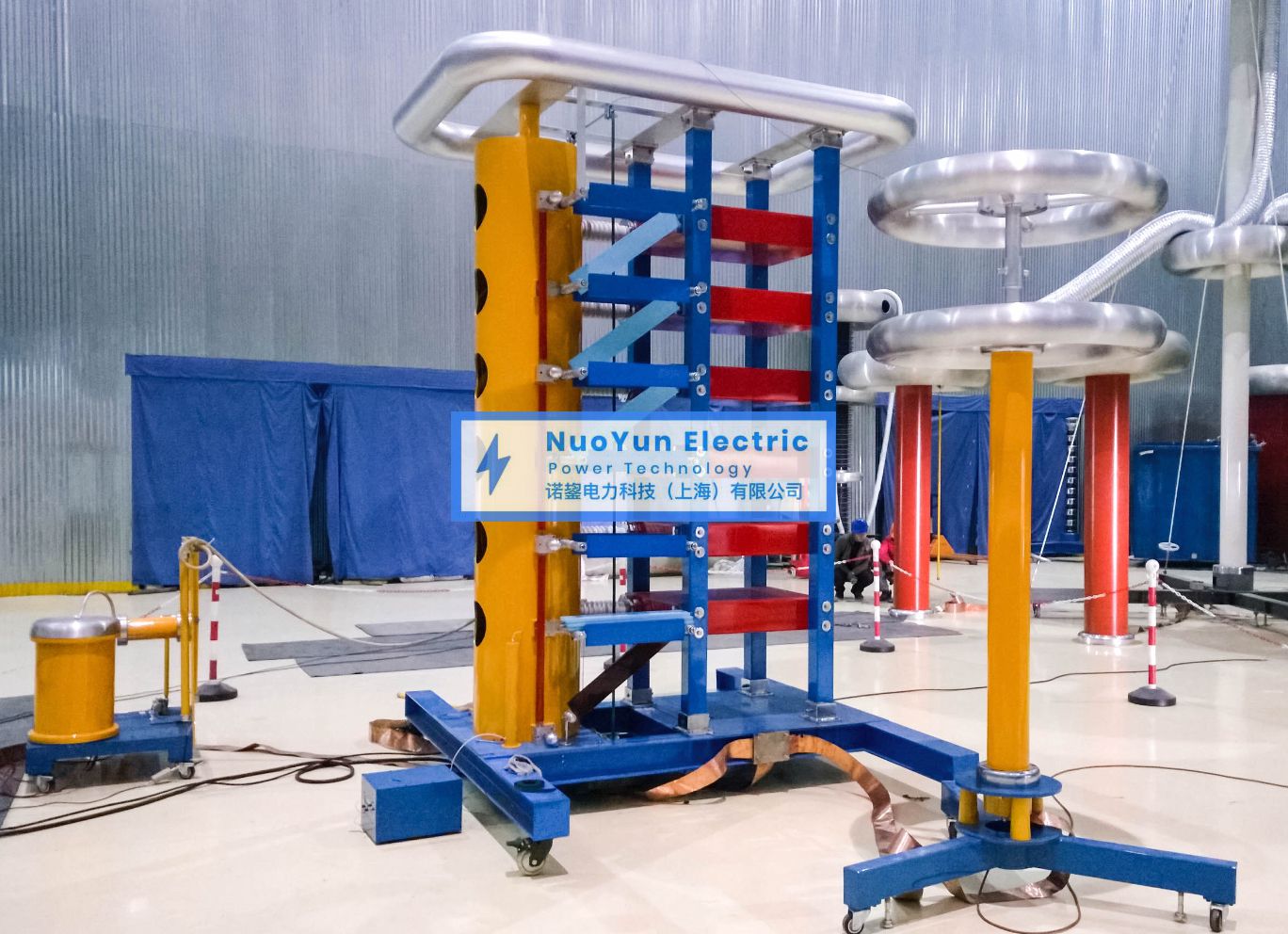

NJDL系列冲击电压试验系统能产生宽范围电压和能量的模拟雷电冲击、雷电截波、操作冲击等波形，可以对高压电力设备进行各种形式的冲击试验，配合陡化装置可以对绝缘子进行陡波试验。系统也可以改装为冲击电流发生器，用于整支避雷器残压测试,安装简单快捷，不仅适用于电气设备测试，亦可用于科学研究、教学等领域。

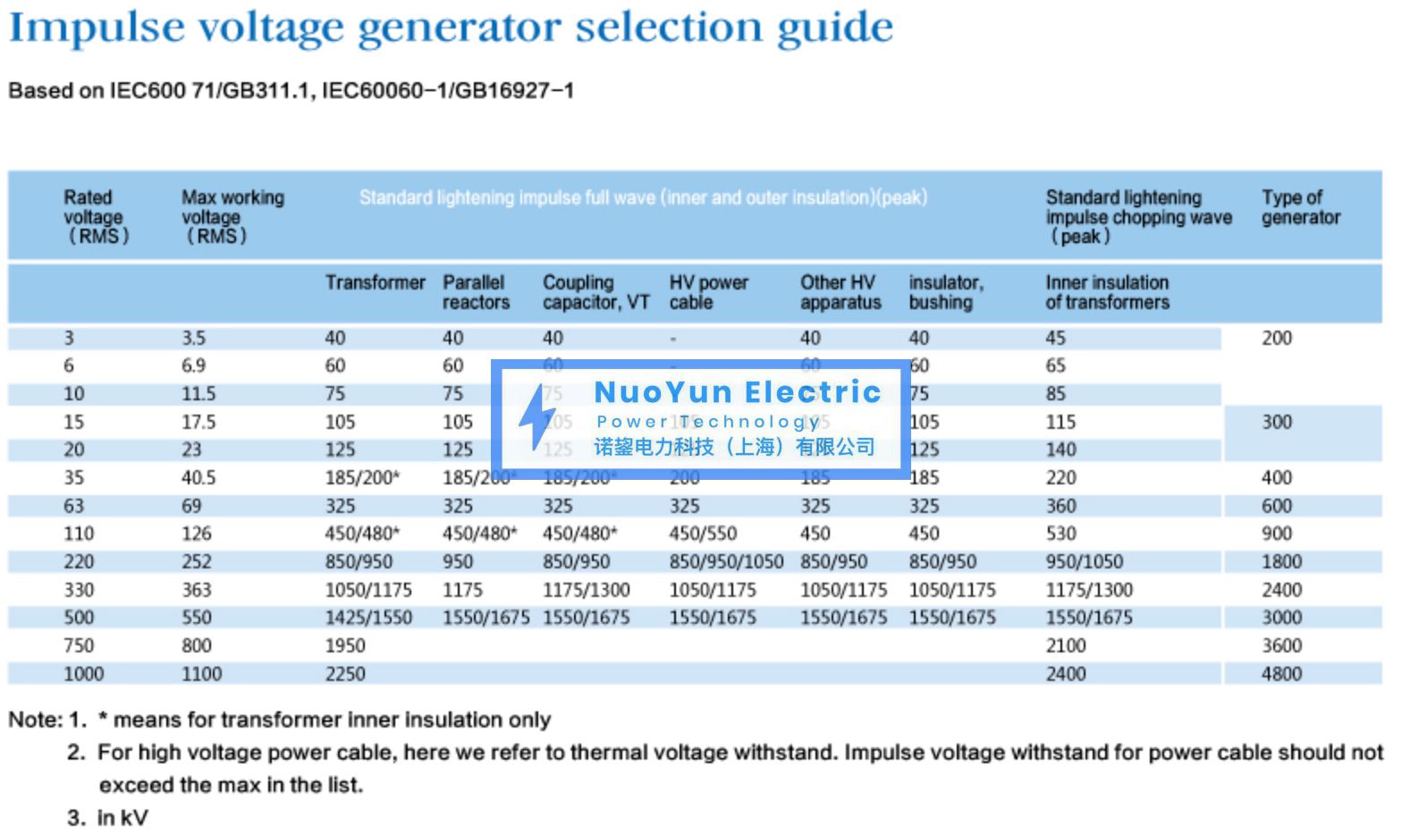

冲击电压等级可从100kV到7200kV。

用途

冲击电压试验系统可用来测试：

• 电力变压器

• 电缆

• 避雷器（冲击电流测试）

• 发电机，马达

• 绝缘子

• 套管

• GIS

• 互感器

• 电容器

• 其它绝缘材料

• 科学研究和教学


特点

• 整体结构回路电感小

• 简单快速组合配置，可适用于不同试验要求

• 先进的计算机辅助控制测量系统，提供友好的操作界面

• 完善的安全保护系统

• 具备冲击—直流、冲击—工频之间的联合试验能力。


系统组成

试验系统组件：冲击电压试验系统由冲击电压发生器本体、充电装置、弱阻尼电容分压器、截断装置、陡化装置、控制测量装置、调波元件、隔离阻抗等组成。

采用充电装置给冲击电压本体并联充电，通过触发点火装置，使本体球隙同步触发，形成串联放电，电压经过弱阻容尼分压器进入测量系统显示电压波形。

系统组件

• 可控硅调压装置

• 充电装置

• 冲击电压发生器本体

• 截断装置（变压器类产品试验用）

• 陡化装置（绝缘子试验用）

• 分压器

• 控制系统

• 测量系统


选件

• 用于特殊冲击波形电阻

• 用于避雷器整体残压测量调波电感和调波电阻

• 其他调波元件
